Dans les applications à haute pression, hautement corrosives ou à chemin critique, les défaillances de tuyauterie sont catastrophiques. L’absence de cordon de soudure longitudinal constitue votre principale protection contre ces ruptures graves. Les responsables des opérations s"appuient sur cette intégrité structurelle continue pour protéger le personnel et prévenir les risques environnementaux massifs.

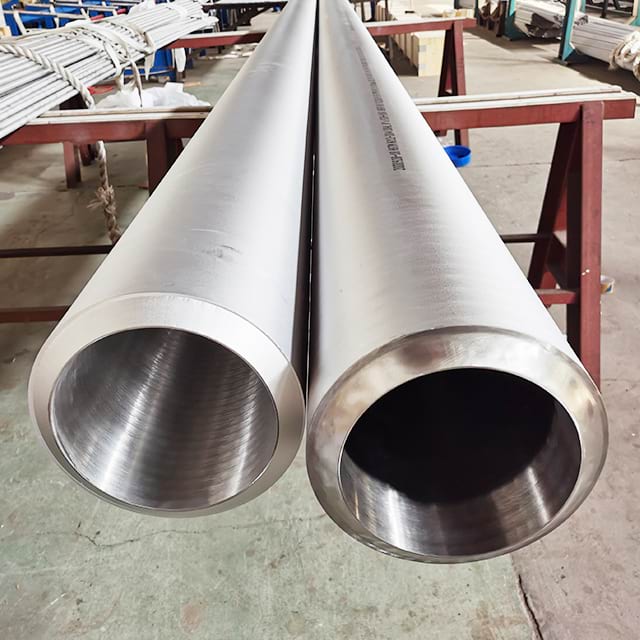

Un tube sans soudure en acier inoxydable est essentiellement une extrusion unique et homogène de métal solide. Comprendre son processus de fabrication complexe est absolument essentiel pour évaluer la qualité des fournisseurs. Il vous aide à spécifier avec précision les tolérances dimensionnelles et à garantir une conformité stricte ASTM/ASME pour les applications industrielles exigeantes.
Nous vous expliquerons exactement comment les billettes d"acier brutes se transforment en tuyauterie de haute précision. Vous apprendrez ce que les ingénieurs achats doivent vérifier à chaque étape de la production. Cette plongée technique approfondie vous permet d"atténuer systématiquement les risques liés au projet avant de signer un bon de commande.
La fabrication de tubes sans soudure repose sur le perçage rotatif ou l"extrusion pour éliminer les points faibles inhérents aux alternatives soudées, maximisant ainsi les pressions nominales.
Les processus secondaires de travail à froid (comme l'étirage à froid ou le laminage à froid) dictent la précision dimensionnelle finale et les propriétés mécaniques d'un tube de précision en acier inoxydable..
Un traitement thermique approprié (recuit en solution) n"est pas négociable pour restaurer la résistance à la corrosion après les contraintes de formage à chaud et à froid.
L"évaluation d"un fournisseur nécessite la vérification de protocoles stricts de tests non destructifs (CND) et le respect des normes spécifiques aux matériaux (par exemple, ASTM A312).
Les ingénieurs sont souvent confrontés à un dilemme difficile lors de la planification d’un projet. Ils doivent mettre en balance des dépenses d’approvisionnement réduites et des performances opérationnelles plus élevées. Les tuyaux soudés coûtent moins cher à produire, mais leurs joints longitudinaux introduisent des vulnérabilités inacceptables dans des environnements spécifiques. Vous devez spécifier des composants sans soudure lorsque vous faites face à des charges cycliques à haute pression, à des traitements chimiques agressifs ou à des gradients thermiques extrêmes. Dans ces réalités opérationnelles, un joint soudé agit comme un concentrateur de contraintes inhérent. Cela augmente la probabilité de microfissuration et de rupture éventuelle sous charge soutenue.
Un pipeline sans soudure spécifié avec succès offre des avantages techniques distincts par rapport aux alternatives soudées. Vous pouvez mesurer ce succès à travers plusieurs critères vérifiables. Premièrement, il garantit une microstructure uniforme sur tout le corps cylindrique. Deuxièmement, il fournit des valeurs de pression d"éclatement très constantes sur toute la circonférence. Il n’y a aucun maillon faible dans la matrice métallique. Enfin, cette homogénéité structurelle se traduit directement par un cycle de vie nettement plus long. Ils fonctionnent de manière fiable dans des environnements hostiles et corrosifs où les joints soudés subissent souvent une dégradation localisée rapide.
L"achat de canalisations de qualité inférieure introduit de graves risques cachés pour votre installation. Vous pouvez économiser du budget dès le départ, mais de mauvais choix de matériaux entraînent des effets secondaires catastrophiques. Les temps d"arrêt imprévus interrompent la production et épuisent rapidement les réserves opérationnelles. Les défaillances soudaines des canalisations créent des risques extrêmes pour la sécurité du personnel de l"usine. De plus, le recours à des matériaux de qualité inférieure entraîne des cycles de remplacement prématurés. Vous devez constamment surveiller, réparer et remplacer les lignes qui se dégradent, ce qui paralyse l"efficacité globale de l"usine.
Le parcours de fabrication commence par une sélection stricte des matières premières. Les billettes en acier inoxydable coulées en continu de haute pureté sont absolument essentielles. Le processus de coulée continue minimise la porosité interne et empêche la formation d"inclusions non métalliques. Les défauts présents dans la billette solide initiale vont s’amplifier physiquement lors de la phase intense d’extrusion. Vous ne pouvez pas corriger une mauvaise métallurgie de base plus tard dans la séquence de fabrication. C’est pourquoi les fabricants de premier plan appliquent des contrôles rigoureux de la composition chimique de toutes les billettes entrantes.
Une fois inspectés, les fabricants déplacent la billette solide dans un four à sole rotative pour la chauffer. Un contrôle précis de la température est essentiel au cours de cette étape. Le four chauffe l"acier jusqu"à sa température exacte de déformation plastique, généralement entre 1 200°C et 1 300°C. Les opérateurs doivent rendre le métal hautement malléable. Cependant, ils ne peuvent pas le surchauffer. Des températures excessives altéreront de façon permanente l’intégrité structurelle de l’alliage. Une bonne gestion thermique garantit un rendement fluide de la billette lors de la déformation mécanique à venir.
La véritable transformation de l"acier massif en une coque creuse s"effectue par perçage rotatif ou extrusion.
Le processus : de lourds rouleaux mécaniques saisissent la billette chauffée et la font tourner rapidement. Ils forcent l'acier chauffé à blanc en rotation sur un mandrin de perçage stationnaire. Cette action déplace le centre solide, poussant le métal vers l’extérieur pour former un tube épais et creux.
Objectif du résultat : Nous appelons cette structure brute initiale le « tube mère ». Cette étape physique unique et brutale dicte l'épaisseur initiale de la paroi. Il établit l’homogénéité structurelle de base. En fin de compte, cette phase de formage à chaud constitue la capacité centrale de rétention de pression de la tuyauterie.
Le tube mère formé à chaud nécessite un perfectionnement supplémentaire pour répondre à des spécifications techniques strictes. Les fabricants utilisent des procédés de travail à froid à température ambiante pour obtenir des dimensions exactes. Le processus de production d'un tube sans soudure étiré à froid implique de tirer physiquement le tube mère à travers une matrice extérieure durcie. Simultanément, un bouchon intérieur fixe soutient l'intérieur du tube. Cette action réduit considérablement le diamètre et l’épaisseur de la paroi.
Cette opération de tirage offre une immense valeur à l’acheteur. Il polit la finition de surface jusqu"à un degré élevé de douceur. Il resserre considérablement les tolérances du diamètre extérieur (OD) et du diamètre intérieur (ID). De plus, tirer physiquement le métal à température ambiante induit un écrouissage. Ce changement métallurgique augmente considérablement la résistance à la traction globale du produit fini.
Alternativement, les fabricants utilisent le pèlerinage, également appelé laminage à froid. Il faut contraster l’étirage à froid et le laminage à froid pour comprendre leurs utilisations spécifiques. Pendant que l"étirage tire le métal, le pèlerinage comprime activement le tube sur un mandrin conique à l"aide de lourdes matrices annulaires. Cette méthode permet d’obtenir des réductions transversales massives en un seul passage.
Des matériaux spécifiques de haute qualité dépendent fortement du processus de pèlerinage. Par exemple, un tube sans soudure laminé à froid 304H nécessite un contrôle microstructural extrême. Les raffineries utilisent cet alliage austénitique à haute teneur en carbone pour des opérations exigeantes à haute température. Le pèlerinage garantit une structure de grain dense et uniforme. Ce raffinement spécifique des grains est crucial pour résister à la déformation par fluage à l’intérieur des surchauffeurs et des fours de craquage chimique.
Nous considérons ces méthodes de travail à froid comme la norme de précision ultime. Le formage à chaud laisse à lui seul des surfaces rugueuses et de larges variations dimensionnelles. Vous ne pouvez pas utiliser de tuyauterie finie à chaud pour les systèmes d’instrumentation délicats ou l’hydraulique aérospatiale. L'étirage à froid et le laminage à froid sont strictement nécessaires pour produire un véritable tube de précision en acier inoxydable . Ces méthodes garantissent une concentricité parfaite et des bandes de tolérance serrées requises pour les applications d'ingénierie avancées.
Le travail à froid atteint la perfection dimensionnelle, mais il crée de graves problèmes d’ingénierie interne. La déformation physique durcit excessivement l’acier. Cela réduit considérablement la ductilité et induit des contraintes internes massives. De plus, la chaleur générée lors de la déformation peut provoquer la liaison du chrome avec le carbone. Cela forme des carbures de chrome aux joints de grains, ce qui prive les zones environnantes de leur résistance naturelle à la corrosion.
Vous devez restaurer le métal grâce à un processus appelé recuit de mise en solution. Le fabricant chauffe les tubes écrouis dans un four contrôlé avec précision. La température est suffisamment élevée (souvent au-dessus de 1 040 °C) pour dissoudre complètement les carbures de chrome nouvellement formés dans la matrice de l"alliage. Une fois dissous, l’installation trempe rapidement les tubes dans l’eau ou à l’air pulsé. Ce refroidissement soudain verrouille le chrome en place en toute sécurité. Le recuit de mise en solution restaure entièrement la résistance légendaire à la corrosion et la ductilité mécanique nécessaire du matériau.
Après traitement thermique, les tubes subissent un décapage et une passivation. Il s’agit d’une séquence de nettoyage chimique hautement contrôlée.
Les tubes entrent dans un bain d"acide chauffé, généralement un mélange d"acides nitrique et fluorhydrique.
Cette solution de décapage agressive dissout toute l’oxydation de surface et le tartre de teinte thermique laissés par le four de recuit.
Une fois propre, le métal nu interagit avec l’oxygène pour former une couche passive microscopique et invisible d’oxyde de chrome.
Cette couche passive est ce qui rend l"acier inoxydable véritablement « inoxydable ». Elle fournit un bouclier continu contre les attaques environnementales. Vous devez évaluer soigneusement les fournisseurs sur ce point précis. Mettez en garde vos équipes achats contre les fournisseurs qui précipitent l’étape de finition chimique. Une passivation inappropriée laisse des dépôts de fer vulnérables à la surface. Ces défauts microscopiques conduisent inévitablement à une corrosion par piqûre rapide et localisée et à une défaillance structurelle précoce sur le terrain.
Vous ne devez jamais considérer les tests comme une simple formalité bureaucratique. Une assurance qualité approfondie est le principal différenciateur entre les partenaires d’ingénierie haut de gamme et les fournisseurs à budget risqué. Les usines réputées investissent massivement dans des équipements de diagnostic avancés. Ils prouvent physiquement que leur produit peut résister à des charges opérationnelles spécifiées. Si un fournisseur tente de contourner les protocoles de tests approfondis pour baisser les prix, il transfère le risque structurel directement sur votre installation.
Les usines déploient une combinaison de méthodes standard de tests non destructifs (CND) pour vérifier la sécurité des produits. Chaque méthode cible un mode de défaillance potentiel complètement différent.
Méthode de test | Fonction principale | Mise au point de détection |
|---|---|---|
Tests par courants de Foucault | Détecte les anomalies de surface | Identifie les microfissures, les piqûres et les défauts souterrains par induction électromagnétique. |
Essais hydrostatiques | Prouve la capacité de pression | Scelle le tuyau et le pompe avec de l"eau sous pression pour vérifier la capacité d"éclatement sous charge opérationnelle. |
Tests par ultrasons (UT) | Vérifie la géométrie interne | Utilise des ondes sonores à haute fréquence pour garantir une cohérence et une concentricité absolues de l’épaisseur des parois. |
Les équipes d’approvisionnement doivent exiger des certifications spécifiques avant d’accepter la livraison. Vous devez systématiquement exiger des certificats d"essai en usine (MTC). Assurez-vous que ces documents correspondent aux normes EN 10204 3.1 ou 3.2. Un certificat 3.1 fournit des résultats d"essais chimiques et mécaniques détaillés validés par le service d"inspection indépendant de l"usine. Un certificat 3.2 nécessite un inspecteur tiers pour la validation finale. De plus, vos bons de commande doivent indiquer explicitement le respect des normes ASTM A312, ASME SA312 ou de vos spécifications régionales équivalentes spécifiques. Ces documents sont vos garanties légales et techniques de qualité.
La sélection d’un fabricant de tubes sans soudure fiable nécessite une diligence raisonnable. Vous devez d’abord évaluer leur capacité physique et leurs limites de taille. La fabrication sans soudure est strictement limitée physiquement par les tailles de mandrins de perçage et de matrices disponibles. Vérifiez si le fournisseur peut extruder nativement le diamètre extérieur (OD) requis. Certains fournisseurs de niveau inférieur s"appuient fortement sur la dilatation secondaire à chaud pour obtenir des diamètres plus grands. L"expansion à chaud pousse le métal au-delà de ses limites physiques idéales. Cela modifie considérablement les tolérances dimensionnelles serrées que vous attendez d’un produit haut de gamme.
La transparence de la chaîne d’approvisionnement est votre deuxième mesure d’évaluation majeure. Vous devez évaluer si le fournisseur potentiel contrôle l’ensemble du processus de fabrication. Les fabricants haut de gamme gèrent tout en interne, depuis l’approvisionnement initial en billettes jusqu’à la certification CND finale. Les fournisseurs à bas prix externalisent souvent les phases critiques, notamment le traitement thermique et la passivation chimique. L"externalisation brise la chaîne de contrôle de la qualité. Cela introduit des variables dangereuses dans le processus métallurgique.
Lorsque vous êtes prêt à aller de l"avant, utilisez une liste de contrôle standardisée pour votre processus de demande de devis (RFQ).
Demander de la documentation : Demandez des échantillons de certificats d'essai en usine EN 10204 3.1 provenant de cycles de production récents et similaires.
Définissez clairement les dimensions : spécifiez dès le départ les exigences exactes de tolérance en matière de diamètre extérieur, de diamètre intérieur et d'épaisseur de paroi.
Verrouillez la chimie : définissez les nuances d'alliage exactes nécessaires (par exemple, 316L standard ou 304H à haute teneur en carbone).
Exigez la preuve : spécifiez toutes les exigences CND requises, y compris les mandats d'essais par ultrasons et hydrostatiques.
Le parcours de fabrication fluide est une séquence physique intentionnellement rigoureuse. Du violent perçage rotatif des billettes brutes à la précision méticuleuse de l’étirage à froid, chaque étape compte. Un recuit de mise en solution ultérieur et une passivation chimique rétablissent le métal à son état optimal. Ce processus délibéré en plusieurs étapes produit une intégrité structurelle sans compromis. Il élimine activement les points faibles inhérents aux alternatives soudées, garantissant ainsi que vos systèmes supportent des pressions extrêmes en toute sécurité.
Nous conseillons fortement aux acheteurs de privilégier la qualité plutôt que les prix les plus bas. Un tuyau moins cher qui tombe en panne prématurément coûte beaucoup plus cher en termes de temps d"arrêt et d"incidents de sécurité. Vous devez collaborer exclusivement avec des fournisseurs qui proposent des données de test transparentes. Insistez pour travailler avec des fabricants qui disposent de capacités internes de traitement thermique et de finition chimique. Le contrôle complet du processus garantit une fiabilité métallurgique constante.
Prenez dès aujourd’hui des mesures proactives pour sécuriser votre chaîne d’approvisionnement. Invitez votre équipe d’ingénierie à rassembler ses spécifications techniques, ses dessins dimensionnels exacts et les exigences spécifiques des applications. Soumettez ces détails à un partenaire de fabrication vérifié pour une consultation d’ingénierie complète ou une demande de prix précise. Un alignement précoce garantit que vous obtenez les caractéristiques de performances exactes exigées par votre installation.
R : Les équipements d’extrusion et de perçage ont des limitations physiques strictes. La plupart des usines plafonnent la production standard sans soudure à environ 24 pouces de diamètre extérieur (OD). Les tuyaux de gros diamètre dépassant cette limite sont généralement soudés pour surmonter ces contraintes de fabrication. Cependant, certaines usines spécialisées peuvent produire des tubes sans soudure légèrement plus grands en utilisant des techniques secondaires d"expansion à chaud, bien que ce processus puisse avoir un impact sur les tolérances dimensionnelles.
R : L’étirage à froid nécessite des étapes de traitement supplémentaires importantes après l’extrusion à chaud initiale. L"usine doit refroidir le tuyau, appliquer une lubrification spécialisée et le tirer physiquement à travers des matrices en carbure coûteuses. Cela entraîne une forte usure des outils et prend beaucoup plus de temps à exécuter. Vous payez un supplément pour les tolérances dimensionnelles plus strictes, la finition de surface supérieure et la résistance à la traction accrue qui en résultent.
R : Vous devez demander officiellement à votre équipe d"approvisionnement de demander des certificats d"essai en usine EN 10204 3.1. Croisez ces documents pour vérifier la stricte conformité ASTM ou ASME. De plus, exigez des rapports d"identification positive des matériaux (PMI) pour confirmer la chimie de l"alliage, ainsi que des rapports de tests hydrostatiques et ultrasoniques signés pour valider l"intégrité structurelle.
