Les systèmes de désulfuration des gaz de combustion humides (FGD) présentent l'un des environnements les plus hostiles dans la production d'énergie industrielle. Ils combinent des niveaux de pH extrêmement bas, des températures continues élevées et des concentrations élevées de chlorure. Une défaillance prématurée des canalisations entraîne des arrêts de production imprévus et coûteux. Cela conduit également directement au non-respect de normes strictes en matière d’émissions environnementales et à des opérations de remplacement massives. Les matériaux de tuyauterie standard se dégradent rapidement dans ces conditions difficiles. Ils souffrent fortement de piqûres localisées, de corrosion caverneuse profonde et de dangereuses fissures par corrosion sous contrainte de chlorure (CSCC). La spécification du tube sans soudure en acier inoxydable approprié pour la désulfuration des gaz de combustion évite directement ces pannes catastrophiques. Vous devez adapter précisément la métallurgie des matériaux aux conditions spécifiques de la zone, comme les tours d'absorption et les conduites de boues. Cette sélection minutieuse élimine entièrement les vulnérabilités structurelles cachées. Ce guide fournit un cadre technique détaillé. Nous vous aidons à évaluer, sélectionner et vous procurer les alliages résistants à la corrosion adaptés à vos applications FGD critiques.
Les vulnérabilités des soudures sont éliminées : les tuyaux sans soudure éliminent la zone affectée par la chaleur (ZAT), un site d'initiation principal pour les piqûres dans les environnements d'épuration FGD.
Le PREN détermine la sélection des qualités : le nombre équivalent de résistance aux piqûres dicte la viabilité du matériau ; les environnements dépassant 10 000 ppm de chlorures nécessitent des solutions fortement alliées comme les tuyaux sans soudure 904L ou les qualités super austénitiques.
Les systèmes FGD humides créent des réalités opérationnelles brutalement agressives pour toute structure métallique. Lorsque le dioxyde de soufre réagit avec l’eau, une condensation continue de l’acide sulfurique et sulfureux se produit le long des parois des tuyaux. Simultanément, le système pompe du coulis de calcaire pour neutraliser ces acides. Cette suspension introduit des forces abrasives intenses lors du transport du fluide. Les métaux standards ne peuvent pas survivre à cette attaque chimique incessante combinée à une usure mécanique continue. L"environnement exige des solutions métallurgiques hautement spécialisées pour maintenir l"intégrité opérationnelle dans le temps.
Le lisier recirculé concentre continuellement les chlorures dans le système en boucle fermée. La combustion du charbon libère des traces d"halogènes comme le chlore et le fluor dans les gaz de combustion. Les épurateurs lavent ces halogènes directement dans la liqueur en circulation. Étant donné que les installations modernes réutilisent largement l’eau pour atteindre leurs objectifs environnementaux, les niveaux de chlorure augmentent dangereusement. Les concentrations passent fréquemment d"une valeur de base de quelques centaines de parties par million à bien au-dessus de 10 000 ppm. Cette accumulation drastique abaisse considérablement le seuil de corrosion localisée. Il décompose activement la couche protectrice d’oxyde passif sur les nuances d’acier standard.
Vous devez comprendre trois modes de défaillance principaux pour spécifier l"alliage correct :
Corrosion par piqûres et crevasses : un pH extrêmement bas et des niveaux élevés de chlorure sont à l'origine de cette attaque agressive. Les dépôts de tartre de sulfate de calcium forment des crevasses étroites le long de l’intérieur des tuyaux. Les ions chlorure agressifs se concentrent sous ces dépôts, créant des microenvironnements acides localisés qui rongent la paroi du tuyau.
Fissuration par corrosion sous contrainte de chlorure (CSCC) : des températures de fonctionnement élevées déclenchent ce mode de défaillance soudaine et catastrophique. Les contraintes de traction dues à la pression interne du fluide interagissent dangereusement avec les ions halogénures. Cela provoque une propagation rapide des fissures microscopiques à travers les grains métalliques.
Érosion-Corrosion : Les lignes de livraison de lisier sont confrontées à de graves menaces synergiques. Le calcaire en mouvement enlève mécaniquement la couche protectrice d’oxyde de chrome. Les acides chimiques attaquent immédiatement le métal vulnérable fraîchement exposé. Ce cycle accélère la perte de matière de manière exponentielle.
La fabrication sans couture garantit un grain microstructural homogène sur tout le corps du tuyau. Les fabricants percent une billette d"acier solide à des températures extrêmes pour créer le tube creux. Les tuyaux soudés contiennent intrinsèquement un cordon de soudure longitudinal et une zone adjacente affectée par la chaleur (ZAT). Pendant le soudage, les carbures de chrome précipitent souvent le long des joints de grains, appauvrissant la matrice environnante en chrome essentiel. Ces zones soudées agissent comme des régions anodiques vulnérables. Ils restent très sensibles aux attaques galvaniques préférentielles lorsqu’ils sont exposés à des fluides de boues acides.
Les tuyaux sans soudure offrent des pressions nominales supérieures et une dynamique des fluides prévisible. Ils conservent une rugosité de surface interne très constante sur toute leur longueur. Les tuyaux soudés présentent fréquemment des racines de soudure internes mineures ou des saillies de cordon. Ces minuscules obstacles créent des turbulences fluides localisées. Ils agissent également comme des points d’accroc physiques où s’accumulent les particules abrasives de boue de calcaire. Cet intérieur lisse d’un tuyau sans soudure réduit considérablement le risque d’entartrage des boues. Vous évitez une dangereuse corrosion sous dépôt lorsque le tartre solide ne peut pas adhérer étroitement aux parois des tuyaux.
Vous devez mettre en œuvre des formats transparents dans vos zones de processus les plus critiques. Ils restent absolument non négociables pour les lignes de transport de lisier haute pression. Les collecteurs de pulvérisation et les points d"injection de produits chimiques précis exigent également une intégrité structurelle ininterrompue. Nous recommandons fortement des conceptions sans couture pour éliminer les ruptures inattendues de pipelines et les réparations d"urgence coûteuses. Chaque soudure représente un point de défaillance microstructural potentiel dans un environnement FGD. Les canalisations sans soudure suppriment systématiquement et définitivement ce risque de votre installation.
Les ingénieurs doivent faire correspondre la composition spécifique de l’alliage à la zone chimique exacte. L’utilisation d’une mauvaise qualité métallurgique garantit une défaillance précoce et de graves fuites de processus. Voici une liste de contrôle complète d’évaluation des matériaux pour guider votre sélection.
Les qualités austénitiques standards telles que 316 et 316L ne conviennent qu"aux environnements les plus doux et à faible teneur en chlorure. Vous pouvez les spécifier en toute sécurité pour les systèmes auxiliaires à basse température ou les conduites d"eau d"appoint propres. Ils comportent un risque énorme de défaillance catastrophique à l’intérieur de la boucle principale de l’absorbeur. Nous déconseillons fortement de les utiliser partout où les concentrations d"acide fluctuent ou là où les niveaux de chlorure dépassent 1 000 ppm.

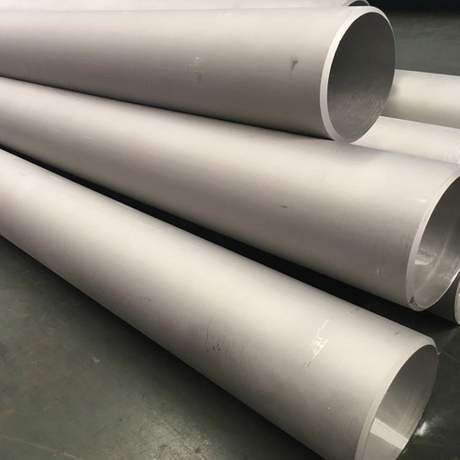

Cette qualité offre une teneur exceptionnellement élevée en nickel (23 ~ 28 %) et en molybdène (4 % ~ 5 %). Il offre une résistance robuste et prévisible aux niveaux de chlorure modérés à élevés. L'ajout spécifique de cuivre permet à un tube sans soudure 904L de résister parfaitement aux environnements d'acide sulfurique concentré. De nombreuses installations électriques considèrent qu’il s’agit de l’équilibre le plus pratique pour les canalisations de boues FGD humides standard. Il comble efficacement l’écart de performances entre les alliages commerciaux standards et les métaux exotiques très coûteux.
Ces alliages robustes présentent un indice équivalent de résistance aux piqûres (PREN) supérieur à 40. Vous en avez strictement besoin pour les environnements chlorés les plus extrêmes au sein du système d"épuration. Les zones dépassant 10 000 ppm de chlorures et fonctionnant à des niveaux de pH très bas exigent ce niveau de protection supérieur. Ils offrent des performances en corrosion remarquablement proches des alliages purs à base de nickel mais à un prix nettement plus accessible.
Nous évaluons les qualités duplex pour les zones exigeant une résistance mécanique massive. Leur microstructure mixte d"austénite et de ferrite gère parfaitement l"érosion physique intense des boues épaisses et à grande vitesse. Cependant, vous devez surveiller attentivement leurs limites de température de fonctionnement spécifiques. Une exposition continue à une chaleur élevée peut provoquer une dangereuse fragilisation alpha-prime dans les microstructures duplex, conduisant à une défaillance mécanique soudaine.
Grade de matériel | PREN approximatif | Demande de FGD principale | Limite clé |
|---|---|---|---|
316 / 316L | 23 - 28 | Systèmes d"eau auxiliaire, zones à faible teneur en chlorure | Très sensible aux piqûres > 1 000 ppm de chlorures |
904L | 34 - 36 | Boucle d"absorption principale, conduites de boue modérées | Luttes dans des environnements à très haute teneur en chlorure |
254SMO (Super Austénitique) | 42 - 45 | Zones extrêmement riches en chlorure, collecteurs à faible pH | Nécessite des procédures de soudage spécialisées si elles sont modifiées |
2507 (Super Duplex) | 42 - 43 | Transport de boues à forte érosion, agitateurs | Limites strictes de température de fonctionnement maximale |
Les décisions modernes en matière de passation de marchés nécessitent une justification technique rigoureuse. Vous devez appliquer des formules métallurgiques standards et des cadres réglementaires pour garantir une fiabilité à long terme.
Les ingénieurs d'approvisionnement doivent utiliser la formule PREN pour comparer systématiquement tout tuyau en acier inoxydable FGD . L'équation standard mondialement acceptée est (%Cr + 3,3x%Mo + 16x%N). Ce calcul mathématique compare le matériau choisi directement à la chimie projetée de l'installation. Un PREN calculé plus élevé confirme une résistance significativement plus forte aux piqûres localisées et à la corrosion caverneuse. Vous devez faire correspondre avec précision le PREN sélectionné à vos données de surveillance continue des chlorures pour éviter une ingénierie excessive ou une sous-spécification du pipeline.
Vos choix métallurgiques doivent s"aligner strictement sur les directives publiées par l"EPRI (Electric Power Research Institute). Vous devez également consulter attentivement les normes réglementaires environnementales locales régissant le confinement des produits chimiques. Les installations opérant sous des juridictions gouvernementales strictes font l’objet d’un examen structurel intense. La conformité des matériaux garantit une sécurité structurelle absolue et une protection de l"environnement. Il prévient activement les fuites de produits chimiques désastreuses résultant de joints de tuyauterie affaiblis et non conformes.
Les stratégies d’approvisionnement doivent aller bien au-delà de la simple mesure initiale du prix à la tonne. Vous devez soigneusement prendre en compte la durée de vie ininterrompue attendue de l’alliage choisi. Évaluez l"efficacité spécifique de l"installation pour différentes qualités de matériaux, car les tuyaux sans soudure nécessitent souvent moins de contrôles de maintenance. Examinez attentivement la manière d’éviter les temps d’arrêt. Les alliages hautes performances empêchent activement les arrêts d’urgence coûteux des épurateurs. La mise à niveau de vos spécifications matérielles initiales génère généralement une incroyable stabilité opérationnelle à long terme et une réduction considérable des cycles de remplacement.
L’achat de matériaux spécialisés fortement alliés comporte des risques distincts sur la chaîne d’approvisionnement. Vous devez appliquer des mesures strictes de contrôle de qualité bien avant le début de l’installation physique.

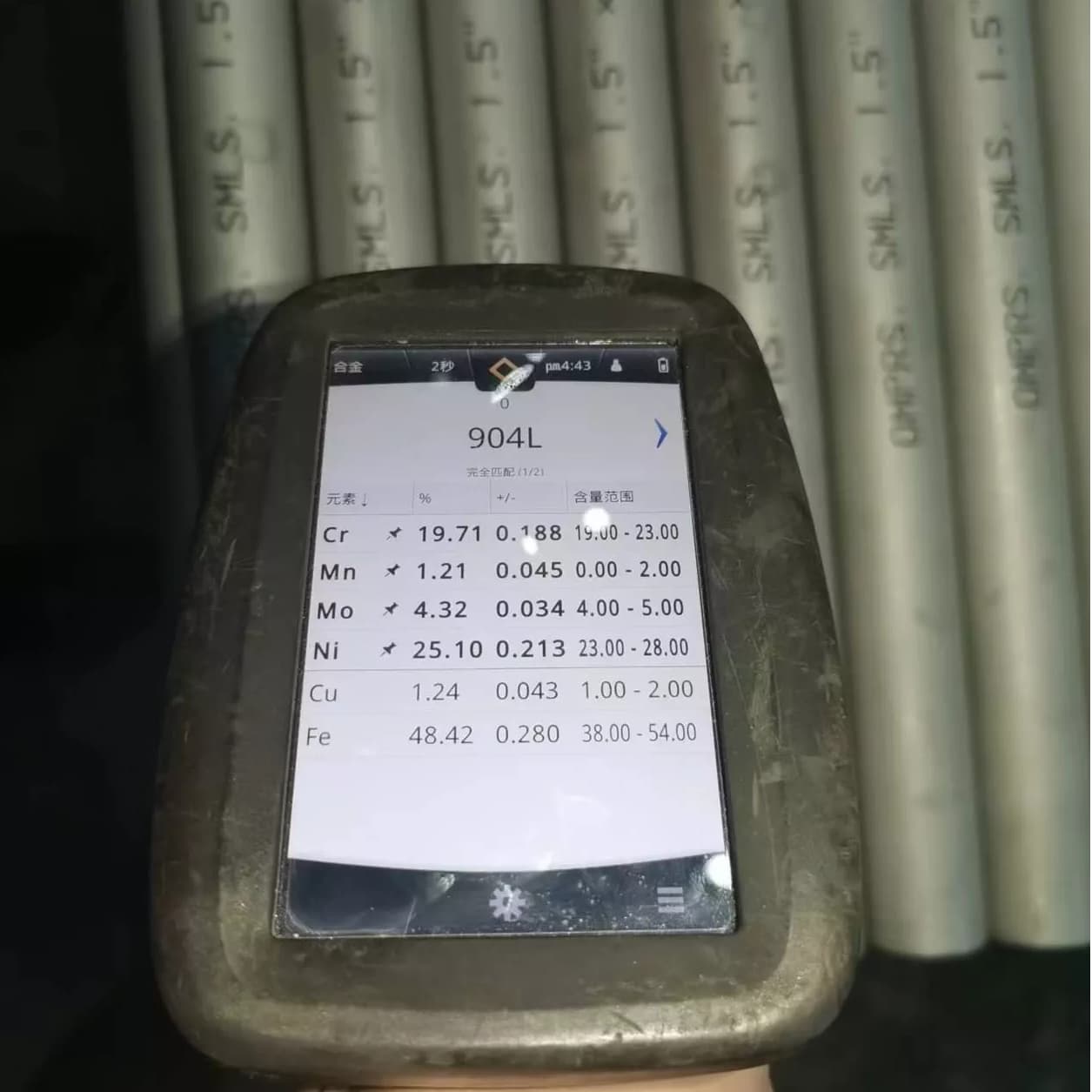

Les matériaux contrefaits ou mal alliés constituent une menace grave et silencieuse pour votre installation. Les métaux de qualité inférieure se désintégreront rapidement dans les environnements FGD agressifs. Nous insistons fortement sur la nécessité absolue de l’identification positive des matériaux (PMI). Vous devez effectuer cette vérification sur chaque lot de tuyaux entrant avant l"installation. Les analyseurs portables modernes à fluorescence X (XRF) détectent immédiatement les compositions chimiques incorrectes. Cela évite des confusions de matériaux désastreuses.
Lorsque vous achetez vos tuyaux résistants à la corrosion , vous devez toujours exiger des certificats d'essai de matériaux (MTC) stricts EN 10204 3.1 ou 3.2. Ces documents formels et juridiquement contraignants garantissent la composition chimique exacte du lot thermique. Ils vérifient également des propriétés mécaniques cruciales telles que la résistance à la traction, la limite d'élasticité et l'allongement. N’acceptez jamais d’envois non certifiés ou vaguement documentés pour des applications critiques d’épurateur. La traçabilité de bout en bout garantit une confiance technique absolue dans l’ensemble de votre réseau de canalisations.
Les équipes d’approvisionnement doivent soigneusement prendre en compte des délais de fabrication réalistes. Les processus spécialisés d’étirage sans soudure pour les métaux exotiques nécessitent des calendriers de production étendus et complexes. Les alliages à haute teneur en nickel sont souvent confrontés à des retards d’approvisionnement mondiaux prolongés en raison de pénuries de matières premières. Vous devez aligner parfaitement votre calendrier d’approvisionnement en matériel avec l’arrêt prévu de votre usine. Commander des mois à l’avance garantit que vos matériaux critiques arriveront en toute sécurité avant l’ouverture réelle de la fenêtre de maintenance.
La sélection du tube sans soudure en acier inoxydable optimal pour la désulfuration des gaz de combustion représente un compromis technique délicat. Vous devez trouver un équilibre entre la résistance maximale à la corrosion localisée et le budget d’approvisionnement réaliste de votre projet. La valeur PREN calculée reste votre mesure directrice la plus fiable et la plus objective pour cette décision.
Votre logique de présélection doit rester sans compromis. Éliminez tous les tuyaux soudés pour vos zones de circulation à haute pression et à forte teneur en chlorure. Par défaut, optez immédiatement pour les qualités 904L ou super austénitiques sans soudure, entièrement basées sur vos données de surveillance continue des chlorures.
Votre prochaine action nécessite une consultation professionnelle directe. Engagez-vous immédiatement avec un fournisseur métallurgique spécialisé. Demandez-leur de vérifier avec précision la chimie actuelle de votre fluide FGD et les températures de fonctionnement. Demandez dès aujourd’hui des soumissions techniques détaillées et des échantillons MTC certifiés pour vos programmes de canalisations requis.
R : Le PREN requis dépend entièrement des environnements de zone spécifiques. Généralement, vous avez besoin d’un PREN supérieur à 35 pour les zones de lavage modérées. Pour les composants internes d"absorbeurs très agressifs confrontés à des concentrations de chlorure sévères, vous devez spécifier un PREN supérieur à 40. Surveillez toujours vos niveaux de chlorure en continu pour évaluer cette exigence avec précision.
R : Le grade 904L contient des niveaux significativement plus élevés de molybdène, de nickel et de cuivre par rapport au 316L standard. Cette formulation chimique spécifique améliore considérablement sa résistance à l’acide sulfurique concentré. Il offre également un seuil beaucoup plus élevé contre les piqûres dangereuses de chlorure, garantissant une durée de vie beaucoup plus longue dans les boues agressives.
R : Les tuyaux sans soudure éliminent complètement le cordon de soudure longitudinal et la zone affectée thermiquement associée. Cela supprime le principal point de défaillance microstructurelle pour la corrosion sous-dépôt. La surface interne lisse et ininterrompue empêche le coulis de calcaire abrasif de s’accrocher et d’éroder les joints faibles. Cette intégrité structurelle prolonge considérablement le temps moyen entre les pannes (MTBF).
R : Les qualités Super duplex offrent une résistance mécanique largement supérieure et une excellente résistance à l"érosion pour les applications de boues lourdes. Cependant, ils possèdent des limitations strictes en matière de températures supérieures par rapport aux super-austénitiques. L’exposition des alliages duplex à une chaleur excessive provoque une fragilisation microstructurale dangereuse. Vous devez évaluer les températures exactes de fonctionnement avant de finaliser cette substitution de matériau.
