La manipulation de l'acide sulfurique (H₂SO₄) présente l'un des défis de sélection de matériaux les plus graves en génie industriel. Même si les qualités standards de la série 300 servent de référence, la volatilité des processus les pousse rapidement au-delà de leurs limites de sécurité. S'appuyer sur des alliages standards proches de leurs limites opérationnelles nécessite souvent des systèmes de protection anodique complexes. Ces systèmes supplémentaires introduisent des points de défaillance cachés et de lourdes charges de maintenance. Des pics de température soudains, des changements de concentration mineurs ou des traces d'impuretés inattendues peuvent déclencher une corrosion localisée catastrophique. Nous explorerons les seuils d'ingénierie précis auxquels les matériaux standards échouent dans les conditions réelles de l'usine. Vous apprendrez comment les améliorations métallurgiques atténuent les risques de corrosion et évitent les temps d'arrêt imprévus. Ce guide explique pourquoi la mise à niveau vers un tube en acier inoxydable 904L hautement allié pour le service d'acide sulfurique est une stratégie essentielle pour garantir la sécurité des processus à long terme.
La zone morte du 316L : le 316L se dégrade rapidement dans l'acide sulfurique à concentration moyenne (généralement 20 % à 60 %) à des températures élevées ; Le 904L est spécifiquement allié pour combler cet écart.
L'avantage du cuivre : L'ajout de 1,5 % de cuivre dans le 904L fournit un mécanisme de passivation unique contre les acides réducteurs comme H₂SO₄.
Le multiplicateur de chlorure : lorsque des impuretés de chlorure pénètrent dans le flux d'acide sulfurique, le 316L devient très sensible aux piqûres et à la corrosion caverneuse, ce qui nécessite le passage à une qualité super austénitique.
De nombreuses équipes d"ingénierie standardisent la tuyauterie 316L. Cela permet d’économiser les dépenses d’investissement initiales. Cependant, ce choix introduit de graves risques opérationnels. Les paramètres des plantes restent rarement parfaitement stables. Lorsque les concentrations ou les températures s"écartent, les systèmes de tuyauterie tombent rapidement en panne.
Nous observons des zones de rupture spécifiques pour les nuances austénitiques standards. Les ingénieurs considèrent le 316L comme sûr uniquement aux extrêmes. Il manipule de l"acide très dilué (en dessous de 5 %) ou de l"acide très concentré (au-dessus de 90 %) à température ambiante. La zone de concentration moyenne s’avère catastrophique. Une fois que la concentration atteint 20 à 60 %, les taux de corrosion augmentent. L"application de chaleur accélère cette dégradation de façon exponentielle. La couche protectrice d’oxyde ne peut pas se maintenir dans ces conditions réductrices agressives.
Les installations tentent souvent de repousser les limites opérationnelles. Ils installent une protection anodique pour obliger les tuyaux standard à des tâches plus sévères. Cela crée une erreur dangereuse. Vous comptez entièrement sur un système électrique secondaire. Si la protection échoue, les conséquences sont immédiates. Les pannes de courant ou la dégradation des électrodes enlèvent le film protecteur. Une défaillance rapide et incontrôlée de la tuyauterie s’ensuit. Vous échangez la fiabilité métallurgique contre la dépendance électrique.
De plus, la sensibilité aux impuretés reste un angle mort majeur. Les lignes chimiques du monde réel comportent des variables non cartographiées. Des traces de chlorures pénètrent régulièrement dans le flux à partir de l’eau d’alimentation ou de précurseurs chimiques. Les canalisations standard de la série 300 présentent une immense vulnérabilité à ces impuretés. Les chlorures décomposent la couche d"oxyde passive. Les piqûres et la fissuration par corrosion sous contrainte détruisent la structure métallique bien avant que l’amincissement général ne se produise. Les ingénieurs doivent prendre en compte ces contaminants du monde réel plutôt que de s’appuyer sur de pures données de laboratoire.
Pour surmonter ces limitations, les ingénieurs se tournent vers la métallurgie avancée. Vous devez spécifier un tuyau en acier inoxydable super austénitique . L'alliage 904L (UNS N08904) se démarque dans cette catégorie. Il constitue le tube de traitement chimique définitif pour les environnements sévères. Les ingénieurs l’ont conçu explicitement pour gérer les acides réducteurs.
Une évaluation métallurgique approfondie révèle pourquoi il fonctionne si bien. La chimie de l’alliage s’attaque directement aux mécanismes de corrosion spécifiques.
Haute teneur en nickel (23 % ~ 28 %) et molybdène (4 % ~ 5 %) : Cette combinaison surpasse considérablement les qualités standards. Il offre une résistance supérieure à la fissuration par corrosion sous contrainte induite par les chlorures. La teneur élevée en molybdène arrête les piqûres localisées avant qu'elles ne se propagent profondément dans la paroi du tuyau.
Le rôle du cuivre (1 % ~ 2 %) : le cuivre modifie fondamentalement le comportement du matériau. Il ralentit activement les taux de corrosion dans les environnements non oxydants. Cela le rend très efficace contre l’acide sulfurique dilué et intermédiaire. Les alliages standards ne disposent pas de ce mécanisme de défense crucial.
Faible teneur en carbone (≤ 0,020 %) : Le soudage crée souvent des points faibles dans les réseaux de canalisations. Une teneur élevée en carbone entraîne une précipitation de carbure aux joints de grains. L'extrême faible teneur en carbone du N08904 empêche cette sensibilisation. Vous maintenez une résistance totale à la corrosion à chaque joint. Le recuit après soudage est totalement inutile.
Ces éléments fonctionnent en synergie. Ils construisent une couche passive robuste et auto-réparatrice. Le matériau survit aux violentes fluctuations de la force acide et de la température. Vous gagnez une plus grande marge de sécurité opérationnelle.
Choisir le bon matériau nécessite un cadre objectif. Vous devez savoir exactement quand la mise à niveau devient obligatoire. Les ingénieurs s"appuient sur des courbes d"isocorrosion standard de 0,1 mm/an. Ces diagrammes tracent des zones opérationnelles sûres en fonction de la température et de la concentration.
Concentration d"acide sulfurique (%) | Température de sécurité maximale pour 316 L (°C) | Température de sécurité maximale pour 904 L (°C) | Remarque sur le comportement à la corrosion |
|---|---|---|---|
5% (dilué) | 40°C | 70°C | Le cuivre ralentit considérablement l"attaque acide. |
20% - 60% (milieu de gamme) | Non recommandé | 50°C - 60°C | Les alliages standards se dissolvent rapidement ; le super austénitique comble le fossé. |
80% (Concentré) | Non recommandé | 70°C | Une teneur élevée en nickel stabilise le film passif. |
98 % (hautement concentré) | 40°C (faible vitesse) | 60°C+ (vitesse modérée) | Les risques de corrosion induits par l"écoulement augmentent. |
Ce graphique illustre clairement l’écart de performance. Cependant, le cas limite de concentration à 98 % nécessite une attention particulière. Les forums techniques débattent fréquemment de ce scénario. Alors que l’acier standard ou même au carbone gère adéquatement l’acide pur à 98 %, la réalité est plus complexe. Des problèmes surviennent dès que la vitesse du fluide augmente. La corrosion induite par l"écoulement enlève le délicat film de sulfate de fer sur les alliages inférieurs.
De plus, la dilution se produit lors des arrêts d’usine ou des cycles de lavage. L"acide absorbe rapidement l"humidité atmosphérique. La concentration chute dans la plage moyenne hautement corrosive. Une mise à niveau devient nécessaire pour survivre à ces périodes de transition sans subir de graves pertes de murs internes.
Nous devons également évaluer les performances dans les médias mixtes. Les procédés industriels impliquent rarement des acides purs. L"acide sulfurique contient souvent des contaminants d"acide phosphorique ou de chlorure. Les qualités standards subissent un effondrement immédiat sous ces attaques combinées. La composition hautement alliée conserve son intégrité même lorsque ces impuretés agressives augmentent de manière imprévisible.
Nous reconnaissons l’important multiplicateur du coût des matériaux initiaux. Les matériaux fortement alliés nécessitent un investissement initial plus élevé. Cependant, évaluer uniquement sur le capital initial ignore les risques systémiques massifs. Vous devez donner la priorité à la sécurité des processus.
Vous devez calculer le coût réel d’une panne soudaine. Considérez les facteurs aggravants :
Temps d'arrêt de la production : chaque heure d'inactivité d'une ligne entraîne des revenus exponentiels. L’arrêt d’un processus chimique pour des réparations d’urgence ruine des lots de production entiers.
Nettoyage de l'environnement : Les déversements d'acide nécessitent des équipes d'assainissement spécialisées. Les sanctions réglementaires aggravent le désastre. Vous faites face à un examen minutieux de la part des agences environnementales.
Risques pour la sécurité : Une fuite de fluides hautement corrosifs met immédiatement en danger le personnel de l'usine. Contenir une éruption sulfurique à haute pression est incroyablement dangereux.
Fardeau de main d’œuvre : les remplacements de tuyauterie d’urgence exigent des taux de main-d’œuvre plus élevés. L’expédition accélérée des matériaux ajoute une pression inutile aux budgets de maintenance.
Les mesures d’évolutivité et de cycle de vie racontent la véritable histoire. La spécification d"un grade plus élevé prolonge le temps moyen entre les pannes (MTBF). Vous déplacez le calendrier de remplacement de mois à plusieurs décennies. Cette stratégie aplatit la courbe des dépenses opérationnelles des usines chimiques. Vous garantissez des productions ininterrompues. La réduction des interventions de maintenance justifie pleinement la mise à niveau initiale des spécifications.
Les réalités de mise en œuvre dictent une approche stricte en matière d’approvisionnement. L’achat de ces alliages spéciaux nécessite une assurance qualité rigoureuse. Vous ne pouvez pas les traiter comme de l’acier de construction de qualité commerciale. De petits écarts chimiques conduisent à des échecs massifs sur le terrain.

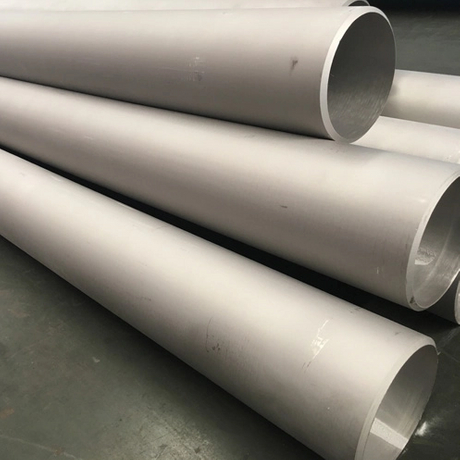

Vous devez décider quand spécifier un tuyau sans soudure N08904 . Les configurations transparentes gèrent parfaitement les environnements à haute pression. Ils offrent une tolérance absolue de fuite zéro pour les lignes de transfert critiques. Les formats soudés conviennent mieux aux diamètres plus grands ou aux drains gravitaires à basse pression. Cependant, les tuyaux sans soudure éliminent entièrement le cordon de soudure longitudinal. Cela supprime le site d’initiation le plus courant de la corrosion localisée. Pour l’acide concentré sous haute pression de pompe, le sans soudure n’est pas négociable.
La chaîne d’approvisionnement mondiale présente plusieurs pièges dangereux. Les acheteurs doivent rester vigilants face aux matériaux doublement certifiés. Certains fournisseurs proposent des matériaux prétendant répondre simultanément à plusieurs normes générales. Ils répondent simplement aux exigences minimales. Cela compromet l’équilibre chimique spécifique requis pour un service acide sévère.
Vous devez exiger des rapports de test de matériaux (MTR) stricts. Vérifiez les compositions exactes de chrome, de nickel et de cuivre avant d"accepter la livraison. N"acceptez pas les certifications génériques. Identifiez les normes mondiales correctes. Assurez-vous que votre commande fait explicitement référence aux spécifications ASTM B677 ou équivalentes ASTM A312 pour cette qualité spécifique.
Avant de finaliser toute demande de devis (RFQ), établissez les conditions de débit exactes. Vous devez cartographier les températures maximales, la vitesse du fluide, les plages de concentration et les niveaux d'aération. Partagez ces données granulaires directement avec votre fabricant. Un tuyau en acier inoxydable 904L correctement spécifié pour l'acide sulfurique ne fonctionnera de manière optimale que s'il correspond à votre réalité opérationnelle précise.
La norme 316L reste adéquate pour des concentrations extrêmes, pures et strictement contrôlées. Cependant, il échoue de manière prévisible dans des conditions dynamiques. La mise à niveau vers un alliage super austénitique spécialisé est le choix technique nécessaire pour les processus chimiques dynamiques, intermédiaires ou chargés d"impuretés. Vous éliminez les approximations de vos calendriers de maintenance.
Auditez vos données : comparez vos graphiques d'isocorrosion avec les températures de fonctionnement réelles de l'usine, et pas seulement avec les limites de conception théoriques.
Identifiez les impuretés : testez vos flux acides pour détecter des traces de chlorures afin d'éviter des défaillances inattendues par piqûres.
Planification des arrêts : Tenez compte de la dilution de l'acide causée par l'absorption de l'humidité atmosphérique pendant les cycles de maintenance de routine.
Améliorez les zones critiques : remplacez la tuyauterie standard dans les coudes à haute vitesse et les refoulements de pompe pour éliminer immédiatement la corrosion induite par l'écoulement.
R : Non. Alors que les qualités standard gèrent une concentration pure de 98 % à température ambiante, l"introduction de chlorures modifie complètement la dynamique. Les chlorures déclenchent une corrosion rapide par piqûres et fissures. Ils détruisent la couche passive. Vous devez passer à un alliage super austénitique ou à un alliage 20 pour résister à ce risque composé.
R : Cela nécessite des contrôles plus stricts. Vous devez utiliser des métaux d"apport correspondants ou suralliés, tels que AWS ER385. Un apport de chaleur élevé provoque des fissures à chaud. Les soudeurs doivent utiliser des protocoles de gaz de protection rigoureux et maintenir de faibles températures entre les passes. Sa teneur ultra faible en carbone empêche cependant avec succès la précipitation des carbures.
R : Vous devez passer à des alliages de nickel plus élevés lorsque vous traitez de l"acide bouillant à toutes les concentrations. Si les températures de fonctionnement dépassent 70 °C dans la plage moyenne hautement corrosive (20 % à 60 %), même les qualités super austénitiques échouent. L"alliage 20 ou Hastelloy devient nécessaire pour ces environnements extrêmement chauds.
R : Les alliages super austénitiques appartiennent à un marché de niche spécialisé. Les usines les produisent en lots plus petits et ciblés plutôt qu’en séries commerciales continues. La métallurgie complexe nécessite des contrôles de fusion précis et des processus de refroidissement étendus. Cette réalité de production par lots allonge naturellement les délais pour des configurations transparentes.
